首先液晶拼接屏安全說明

1. 電源

請使用帶保護地的單相三線制交流220V電源，并確保整個工程系統使用同一保護地。不能使用無保護地的電源，電源線的接地腳不能破壞。

2. 斷電

需要進行設備移動或其他需要斷電的工作時，要關斷所有的電源，包括電源開關，拔掉電源插頭等，以確保您和設備的安全。

3. 線纜

不能在電源線、信號線、通訊線等線纜上壓放物品，應避免線纜被踩踏或擠壓，以防止出現漏電或短路等危險。

4. 信號線連接

從設備上插、拔信號線時，設備需要斷電，以免損壞設備。帶電插拔造成的損壞不在保修范圍。

5. 散熱孔

設備外表面可能有散熱用的開孔，不要堵塞這些開孔，以免熱量積聚，損壞設備或造成火災等危險。

6. 設備安置

應合理安置設備，如裝入標準機架、機箱、機柜，或放置在穩固平整的工作臺面上，防止設備跌落。

7. 環境

設備工作的環境要注意防塵、防潮，尤其要防止液體浸泡和濺入設備內部。

8. 維修

所有的維修工作應由專業維修人員完成，未經培訓不要嘗試自己維修設備。為防止電擊危險，不要擅自打開機殼。

9. 安全注意事項

9.1 設備內部有高壓電，非專業維修人員不得打開機箱，以免發生危險；

9.2 嚴禁水滴或水濺，嚴禁在設備上放置任何裝有液體的容器物品；

9.3 為預防火災，禁止設備靠近火源；

9.4安裝好后，請勿將機器的散熱孔堵塞，便于良好散熱；

9.5 設備如發出怪異噪音、冒煙或怪味，應立即拔掉電源插頭，由專業維修人員處理；

9.6 在有雷電或長期不用的情況下，請拔掉電源插頭；

9.7 不要從本設備通風孔塞入任何物體，以免造成設備損壞或觸電；

9.8 不宜將本設備放置于近水或其它潮濕的地方使用；

9.9 不宜將本設備放置于散熱片附近或其它高溫地方使用；

9.10 請妥善整理放置電源線，以防破損；

9.11下列情況，應拔掉本設備電源插頭，由專業維修人員處理：

1) 插頭電源線損壞或磨損時；

2) 有液體濺入本設備時；

3) 本設備跌落或機箱損壞時；

4) 本設備出現明顯功能異常或性能變化時。

9.12在清除液晶屏幕的灰塵時，必須用柔軟的綢緞布來輕輕的擦除，不準用玻璃水或濕布料來清洗，否則容易損傷液晶屏幕。

本設備不適合非專業人員操作調試，使用者須接受專業人員培訓和指導。

使用前請仔細閱讀拼接大屏幕說明書，說明書應妥善保存以備查閱。

拼接大屏幕基本構成

① 液晶拼接單元

② 圖像控制處理器

③ 控制軟件

④ 機柜/壁掛支架/落地支架

⑤ 各種線材

1. 液晶拼接單元：包含DID液晶屏、驅動單元機芯、固定架

DID液晶屏，保誠拼接墻采用DID液晶屏，與配套設計的電路控制系統、專用電源，使其符合拼接墻的設計要求，實現各種功能。

并對屏邊框著色，專業處理后的液晶屏外框?yàn)閬喓谏?，與整個拼接墻更加的融合，外觀更加美觀大方。

驅動單元機芯：控制主板、IC、電源融合一體，良好的電路控制系統與專用的電源設計，具有可靠性、穩定性高等優點，以保證系統穩定可靠地運行。

2. 圖像控制處理器

保誠自主研發的智能型圖像控制器，采用保誠獨特的V12圖像數字引擎，對復合視頻信號的處理無任何壓縮、衰減，能輸出實時的高清晰的視頻信號，圖像帶寬高達500MHZ，急速響應時間快，采用LVDS差分傳送技術，抗干擾能力強，該控制器的系統適應能力強，兼容性好，是大屏幕拼接的神經中樞的首選。

3. 控制軟件

液晶拼接墻視頻監控系統不僅為客戶提供最優秀的液晶拼接墻，而且為客戶開發個性化液晶拼接墻控制專用軟件。

液晶拼接墻控制管理軟件基于RS232（RJ485）協議，可實現對液晶拼接墻顯示墻的遠程操作、顯示模式管理、信號源管理等強大功能。該軟件安裝在用戶的控制PC/平板上，通過用戶PC對拼接墻進行各種管理，操作界面友好直觀、簡單快捷，徹底改變了傳統電視墻操作復雜等缺陷。

4. 機柜(機架)

根據墻體顯示尺寸及外觀尺寸進行設計，具體使用時可根據安裝環境、客戶要求進行設計。

5. 各種線材

各類線材將按實地安裝數量及長度等數據進行定制。

拼接大屏安裝手冊

一、 安裝人員到達現場確認拼接大屏數量

1、在確認項目可以安裝的前提下，安裝人員到現場安裝調試，到達現場后首先核對拼接大屏型號，開箱驗收，

按貨物清單驗收數量、質量和文件，檢查機柜質量、裝配配件齊套等。

二、 安裝環境確認

1、安裝工程師根據項目安裝要求結合設計圖紙，確認現場環境拼接大屏擺放位置與查看環境尺寸等是否符合安

裝要求。確認如下：

①確認擺放拼接大屏的安裝位置；

②測量擺放位置的長度與高度，對照項目圖紙尺寸，是否符合要求，如有特殊情況需要指明確認如:有靜電地板

時確認靜電地板高度與安裝圖紙對應；是掛壁安裝時應確認墻壁是否是實心墻或可以進行特殊固定；如是嵌入墻

壁安裝別應確認墻壁的開口尺寸等；

③確認供電狀況（插座規格、接地、漏電、保險、負載等）檢查，如還沒有提供供電應要求客戶(現場工作人員)

及時供電，確保項目正常安裝；

④確認信號源輸入是否到位即信號線是否布線到指定位置，如還沒有完成應要求客戶(現場工作人員)及時完成信

號線輸入問題，確保項目正常安裝；

2、安裝位置環境考慮：光照、散熱（通風）條件、穩固性、電磁干擾、磕碰、震動、兒童觸及、煙霧、沙塵、

潮濕、氣體、油污、上方懸掛物或裝飾物等環境條件。

3、對于非保誠公司生產、監制的機柜、底座，不提供安裝服務。若用戶執意要求，可提供安裝服務，但對因機

柜、底座、掛架質量原因?qū)е缕唇悠脸霈F(xiàn)墜落、跌到等現象，致使拼接屏損壞的，安裝工程師及保誠公司不承擔

任何責任。

三、 拼接大屏機柜機柜(機架)安裝

1、卸開木架即所有包裝后開始安裝，先安裝機柜(機架)。安裝時先將底座從左邊第一組到右(從右到左)連接,再安裝上組機柜從左邊第一組到右(從右到左)連接、而后安裝面框，最后連接固定件，46寸拼接屏單元的鋁型材配件，每列固定2條。機柜安裝按項目圖紙要求組裝好機柜各部件，確認牢固、穩定。

如是掛壁結構安裝時，移開安裝位置有關物品,確定安裝固定孔位置,盡量實施無塵打孔,固定安裝架并調試方向和水平,進行現場清理和整潔,安裝拼接大屏。

特殊安裝面安裝：特殊安裝面指除水泥、實心磚墻體、預設的內置鋼結構支架，安裝面為石膏板、空心磚、薄木板、大理石板、玻璃板或是懸空吊裝、貼頂?shù)跹b、安裝面內嵌、專用支架、可移動支架等，拼接大屏不適合在特殊面上直接安裝。

注：具體根據項目圖紙進行安裝固定。安裝完成后檢驗安裝緊固度，確保安裝安全牢固。

2、組裝拼接屏單元。拼接屏單元由液晶屏、機芯、固定架組成，拼接屏單元安裝到機柜(機架)前，先組裝好拼

接屏單元。

注：單元組裝見: <液晶拼接屏單元的裝配說明>。

3、將拼接單元安裝到機柜(機架)里。完成拼接單元組裝后，開始將拼接單元安裝到機柜里，從最下一列開始，

從左邊第一個屏到右(或從右到左)、從下到上安裝；

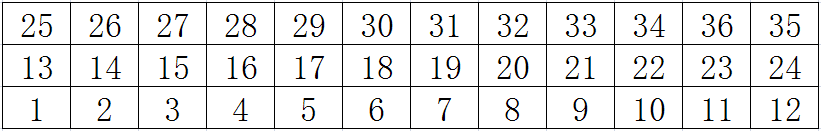

例如:3X12拼接大屏的安裝順序如下：1-2-3-4-5……..33-34-35-36。

(屏安裝號)

四、 液晶拼接屏單元的裝配說明

M55PJCZ-GS單元裝配示意圖說明:1.此圖為55寸屏單元結構為整機(新)結構，安裝孔位為"8-M8(46寸屏單元固定孔位)"、"4-?8.5*30"如圖所示；2.單元屏下方、左右方均有綁線位，如圖所示,方便綁線；3.注意維護，即機柜結構不會影響屏與機芯的拆卸方便維護(屏與機芯安裝的固定孔位如圖所示)。 裝配方法：1. 將液晶屏平放在泡墊或干凈的柔軟墊子上面，液晶屏正面朝下；2.將機芯固定架分左右兩側(參考示意圖)，用12顆BM5X8的螺釘將固定架固定在液晶屏上；3.將拼接單元機芯平放在固定好的機芯固定架中間，再將背光線從左側固定架的底部穿過，同時將插頭插入液晶屏的左側背光板插座里；插屏線時，屏線插頭的金屬片一面朝下，然后再插入液晶屏的LVDS驅動屏線插座。 注意事項： 1.液晶拼接單元與單元疊放在一起安裝，能保證安裝完成后屏顯示表面前后平整，拼接縫隙均勻一致，單屏可左右上下前后調節； 2.建議內部調節安裝架做成豎條不影響后機柜盒的拆卸既維護，注意屏的可活動調節性； 3.安裝完成后，屏體下方有定位承力部件，保證屏幕不懸空(建議可做成U型小部件長度80mm每屏2件，注意加工高度尺寸)； 4.拼接屏前面有面框，一般四周每邊壓住1.6mm，注前面框不變形，建議材料用2.0mm冷板。

五、 布線（信號線、控制線、電源線的連接）

完成安裝后，連接所有設備之的線路并布線，包括電源線、HDMI高清信號線、視頻信號線等，再通電調試拼接墻軟件。

說明：1、布線時，電源線應盡量與信號線分開布線，避免干擾出現的花屏或是雪花點。

2、布線時，要注意線材的長度，距離遠的連接長的，距離近的連接短的;保持美觀。

3、信號輸出線必須各自對應，即是幾路輸入，就要連接到相對應的幾號拼接單元上，如1號視頻信號對1號信號輸入接口；

4、如有配“HDMI高清分配器”，HDMI信號輸出入線與HDMI分配器連接.

六、 通電測試

完成布線工作后，就要進行單元拼接的通電測試，將所有的拼接單元逐一開啟，查看所有屏是否通電成功，通電成功則屏幕顯示藍屏，如無顯示則表示不成功，應馬上斷電，檢查其線路是否連接正確，檢查完畢后，重新開機。

七、 控制軟件調試

PC端控制軟件安裝及應用

系統運行環境：

操作系統中英文Windows98/2000/NT/XP/WIN7/Vista

最低配置CPU：雙核2.0GHz以上

內存：1GB

顯示卡：標準VGA，256色顯示模式以上

硬盤：典型安裝10M

串行通訊口：標準RS232通訊接口或其兼容型號。

其它設備：鼠標器

開始系統

系統運行前，確保下列連線正常：

1、運行本軟件的計算機的 RS232 線已經正確連接控制器

2、相關控制器的信號線，電源線已連正確

系統運行步驟：

1）打開控制器電源，控制電源指示燈將亮起。

綠色、代表處于開機運行狀態；橙色、代表待機狀態

2）運行本軟件

解壓拼接控制軟件、RAR 得到以下三個文件:userlogo、VGA 自動調整圖片、串口

調試、LCDWall.exe、LcdWall.exe.manifest、MWS_Cfg.ini，該控制軟件為綠色

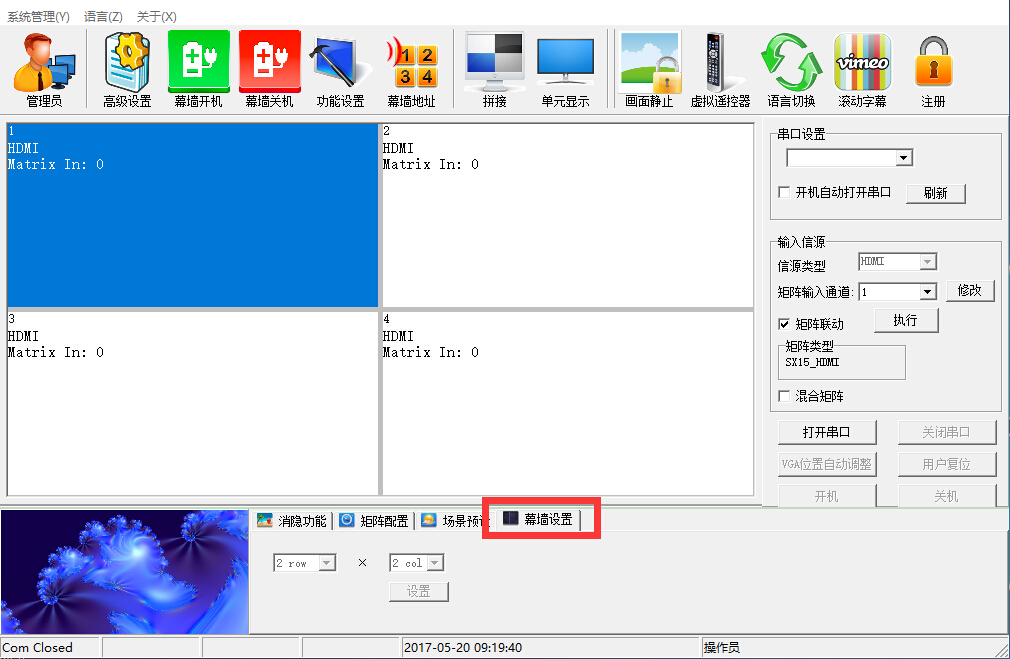

版，無需安裝，直接運行 Lcdwall 軟件.exe，彈出如圖 1 控制界面。（注：所有

操作必須在串口打開才能操作）

圖 1

注:根據安裝軟件版本不同，上圖示例中的界面及其內容可能會存在差異，可咨

詢我們的相關售后服務人員

圖 1 中用操作界面的各部功能說明：

操作區：

圖 1 中用操作界面的各部功能說明：

操作區：每一個方格單元代表對應的控制屏幕，可以通過鼠標或鍵盤的點選，拖

拉的方式選擇相應的控制單元

功能區：包含常用的功能按鈕

用戶標題區：用戶可根據本身要求，更改界面上的標題顯示

狀態：顯示通訊口狀態，操作權限狀態，和當前的本機時間，日期等

1、軟件設置:

1、軟件設置:

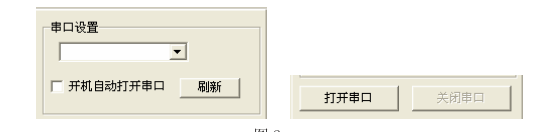

單擊功能圖中“串口設置”如圖 2 菜單

注：點擊刷新 COM 口自動配對、再點擊打開連接成功

圖 2

“幕墻設置”里的行列根據實際需要來設置，以下以 2X2 在 XP 下舉例進行說明

“幕墻設置”里的行列根據實際需要來設置，以下以 2X2 在 XP 下舉例進行說明

（注：如果拼接墻是 2X2,則拼接陣列必須設置為 2X2,否則會拼接不正確）

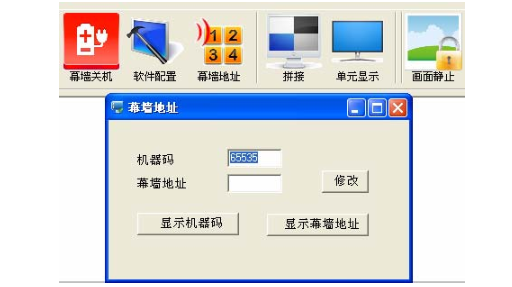

2、拼接控制器地址（設備ID）設置

系統設置－－序列號（設置ID）更改：所有設備在出廠時的序列號均為1、用戶

要根據自己的需求來設置屏幕序列號。管理員用戶進入“幕墻地址”設置、針對

每個屏幕顯示的機器碼，填入相應的目標序列號，點擊修改后完成對屏幕序列號

的修改（注：此功能在修改序列號時，讀取屏幕顯示的機器碼，修改對應的屏幕

序列號）。（注意：“系統設置”按鈕只有在輸入管理員密碼后才能操作，遙控

器只有在多媒體通道下才有用，默認的管理員密碼為111111、可自行修改，請牢

記修改后的密碼）

3、單機操作：

圖 4 是單機操作的相關選項

選擇單個或多個拼接單元進行開機/關機和單機鼠標右擊對輸入信號進行設置，

也可以點擊“圖像凍結”可以凍結當前的圖像，再次點擊解除靜像。

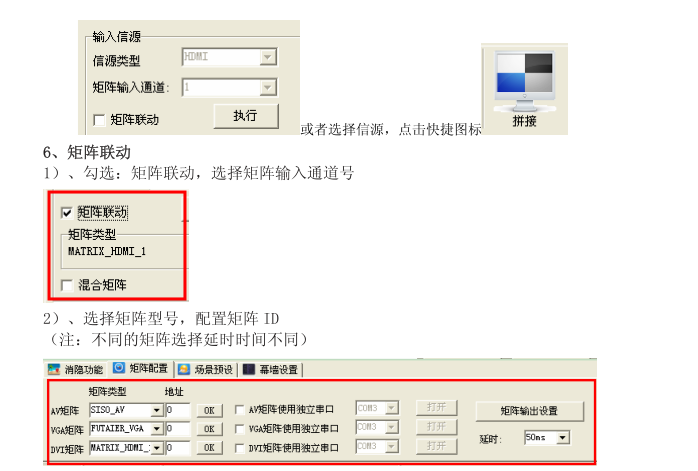

4、 拼接操作：

拼接操作見圖 5

選擇多個拼接單元，2x2 為例，選中 4 個屏后，在信源中選擇信號源，單擊“執

行”按鈕完成拼接，點擊“圖像凍結”可以凍結當前畫面，再次點擊解除靜像。

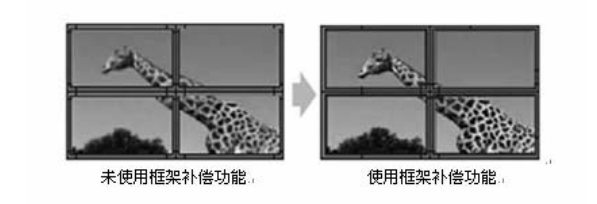

拼接后，拼接單元與拼接單元之間有一個物理的邊縫，可以通過勾選“消除邊

框”，并設置相應值來實現圖像的連貫性

拼接后，拼接單元與拼接單元之間有一個物理的邊縫，可以通過勾選“消除邊

框”，并設置相應值來實現圖像的連貫性（注：邊框的值根據屏的物理邊框來設

置。例：LTI460HA03 的邊框是 10MM，在此處設置的值就應該為 10）。去掉邊框

后的效果見圖 5

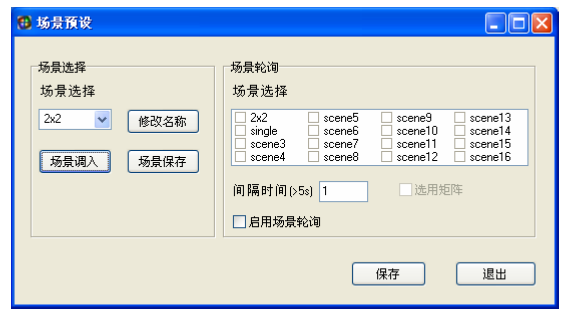

7、場景預設

場景預設見圖 6

支持 16 種場景模式保存，可以更改模式名稱。選擇要保存的模式，設置完成

后點擊“保存模式”。“調用模式”可以調用用戶保存過的模式、跟據有需求用戶

的還可以啟用場景輪詢模式8、系統設置

8、系統設置

點擊系統設置見圖 7

（注：只有管理員的身份才能訪問系統設置、密碼：111111）

在本菜單里，有 Video 和 VGA 兩個選項，在設置時選擇不同的信號源進行設置

以下每項設置都在拼接單元上都會有相應的顯示

1）、色彩調整

選 Video 時可以對“亮度”、“對比度”、“色度”、“銳度”、“色調”、“一鍵顏色

校正”進行設置

選 VGA 時只能設置“亮度”、“對比度”、“一鍵顏色校正”見圖 7

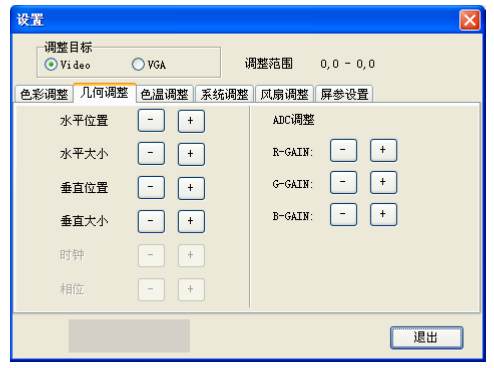

2）、幾何調整:

本菜單在選擇 Video 時可對“水平位置/大小”和“垂直位置/大小”進

行設置，VGA 時 “時鐘”、“相位”、“水平位置”和“垂直位置”設置。

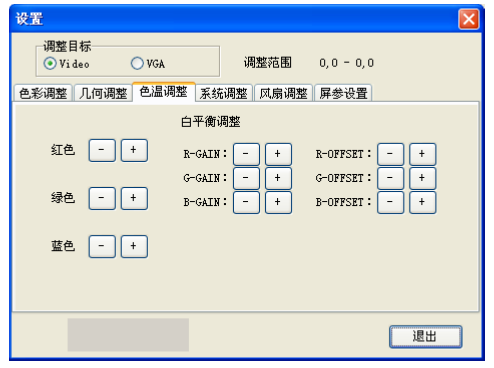

3）、色溫調整:

選 Video/VGA 時可以對紅綠藍進行色溫設置.見圖 9

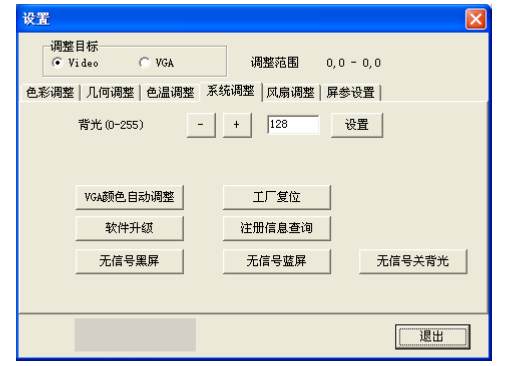

4）、系統調整

在此菜單下可以對機器的固化軟件進行設置，包括背光亮度調節、無信號藍

/黑屏模式、軟件升級、VGA 的位置/顏色自動調整等功能 。見圖 10

14

5）、名詞解釋：

背光亮度：用來調節 LCD 燈管亮度，與信號無關。

VAG 顏色自動調整：當在 VGA 狀態時抓到的值不正確，顏色顯示不正常時，點擊

該按鈕重新抓取，可重復多次點擊（注：在拼接單元單屏顯示時使用）。

無信號藍屏：當點擊此按鈕后，藍屏模式打，在沒有信號時，顯示為藍屏。接信

號后正常顯示。信號黑屏：當點擊此按鈕后，黑屏模式打，在沒有信號時，顯示為黑屏。接信號后正常顯示（注：此功能在一些如夜場等特殊場合時較為實用）。用戶復位：在設置混亂后，可點擊此按鈕恢復到機器出廠時的狀態。（注;沒得到廠家允許，不得用戶復位）幕墻地址（即拼接控制盒地址）更改：所有拼接控制盒在出廠時的地址均為 1、用戶要根據自己的需求來設置地址，先顯示屏幕機器碼，在屏幕的下方，如下圖，設置對應屏幕地址，點擊修改后完成對地址的修改所有拼接控制盒在出廠時的地址均為

1、用戶要根據自己的需求來設置地址，先顯示屏幕機器碼，在屏幕的下方，如下

圖，設置對應屏幕地址，點擊修改后完成對地址的修改

圖 11 圖 12

機器碼顯示 機器碼和屏幕地址

6）. .在控制軟件中把所顯示出來的機器碼、屏幕地址填寫到相應的框中然后點擊

修改就可以了,我們出廠的所有顯示屏幕地址都是默認 001

例如以 2X2 拼接幕為列從左到右數如圖 11 中的機器碼 15569 顯示的是第四塊屏

幕，那么就把 15569 填寫到機器碼框中.幕墻地址框中就改成 4，點擊修改，然

后關掉完成再進行下一個修改.

軟件升級：將我公司相關人員給的軟件 MERGE.bin 拷至 U 盤的根目錄下，不要

更改文件名。將 U 盤插入 USB 接口，點軟件升級，此時屏幕變?yōu)樗{(lán)屏，在右上

角顯示軟件更新的進度，同時電源指示燈會綠/橙交替閃爍，升級完成后會自動

重啟（

軟件升級：將我公司相關人員給的軟件 MERGE.bin 拷至 U 盤的根目錄下，不要

更改文件名。將 U 盤插入 USB 接口，點軟件升級，此時屏幕變?yōu)樗{(lán)屏，在右上

角顯示軟件更新的進度，同時電源指示燈會綠/橙交替閃爍，升級完成后會自動

重啟（注：此功能在升級過程中，請勿斷電和拔插 U 盤，否則將損壞機器）。

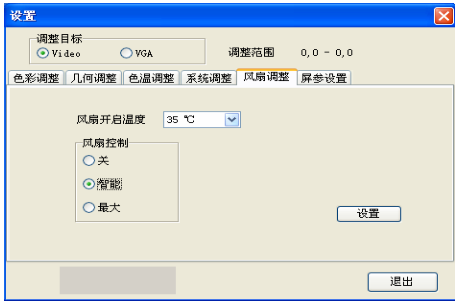

7)、風扇調整:

此菜單下對風扇控制:“關”、“智能”和“最大”溫度進行設置、見圖 14

風扇運行模式：關—風扇不運行；智能—風扇到達設置溫度后，自動打開，自動

調整轉速；最大—風扇不受設置溫度控制，處于常開狀態。

風扇開啟溫度：選擇合適的溫度，和風扇運行模式，點擊設置后生效

(注：任何情況都選擇智能)

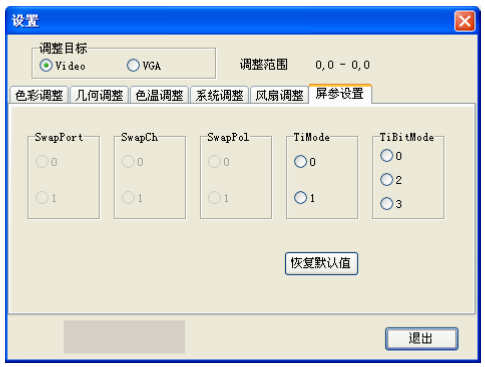

8）、屏參設置：

9）、系統

1、點擊管理員

本操作軟件很多地方需要管理員權限才能操作，軟件見圖 15 和圖
